Mecavolt: Construcción de un pilar con bloques SB3

Listado de materiales:

PILAR CON BLOQUES SB3
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	8
SCM3x10	ACERO	2
SCM3x16	ACERO	6
PL(16x16)	PLA BLANCO	1
BA1(02)	PLA ROJO	1
SB3(16)	PLA ROJO	1
SB3END	PLA ROJO	2



Construcción paso a paso de un pilar con bloques SB3 (súper barras de tipo 3):

1: Comenzamos con una placa de 16x16



2: Iniciamos la construcción del pilar con un bloque SB3END

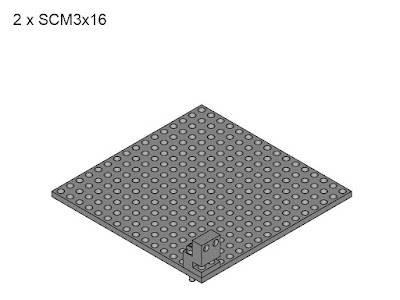

3: Usamos dos tornillos de 16 mm

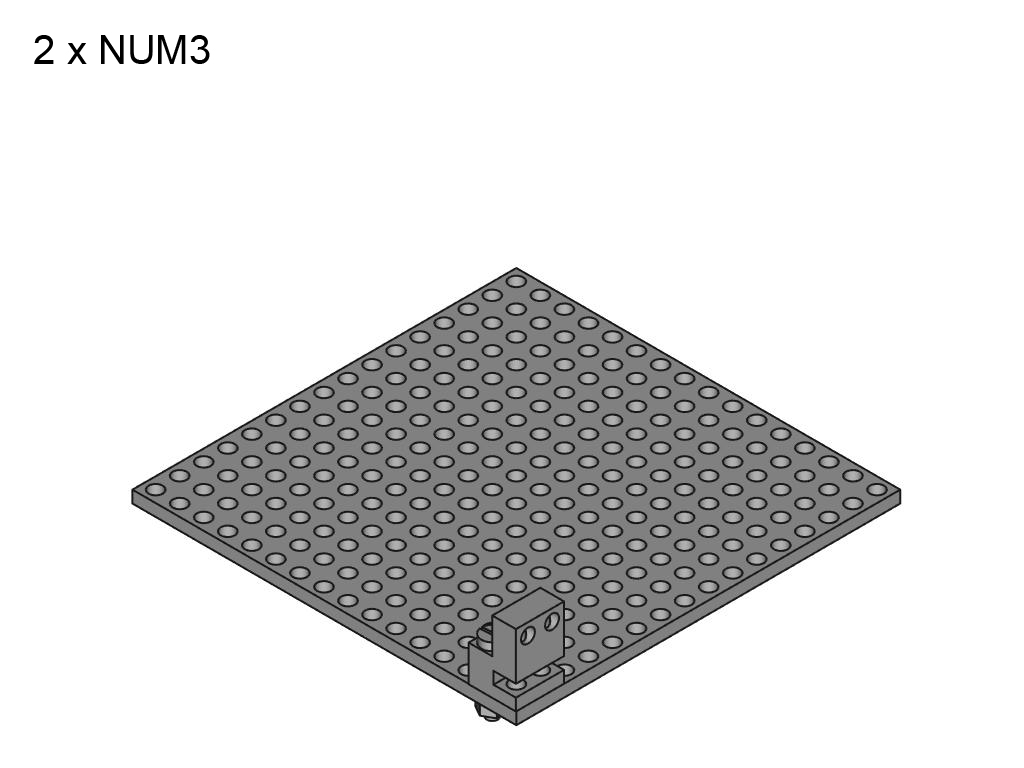

4: Fijamos el bloque a la placa con dos tuercas



5: Ahora introducimos las tuercas en el hueco del SB3END antes de poner los tornillos



6: Usamos dos tornillos de 10 mm y ya tenemos el arranque del pilar

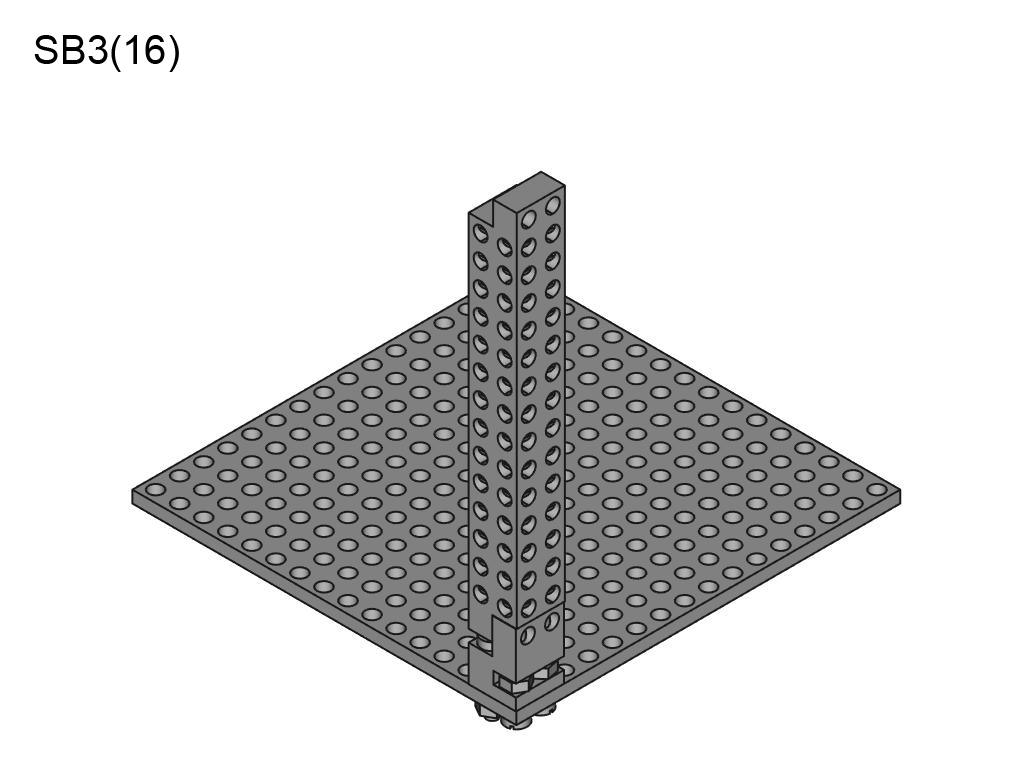

7: Ahora utilizamos bloques SB3 para elevar el pilar, en este caso un SB3(16)

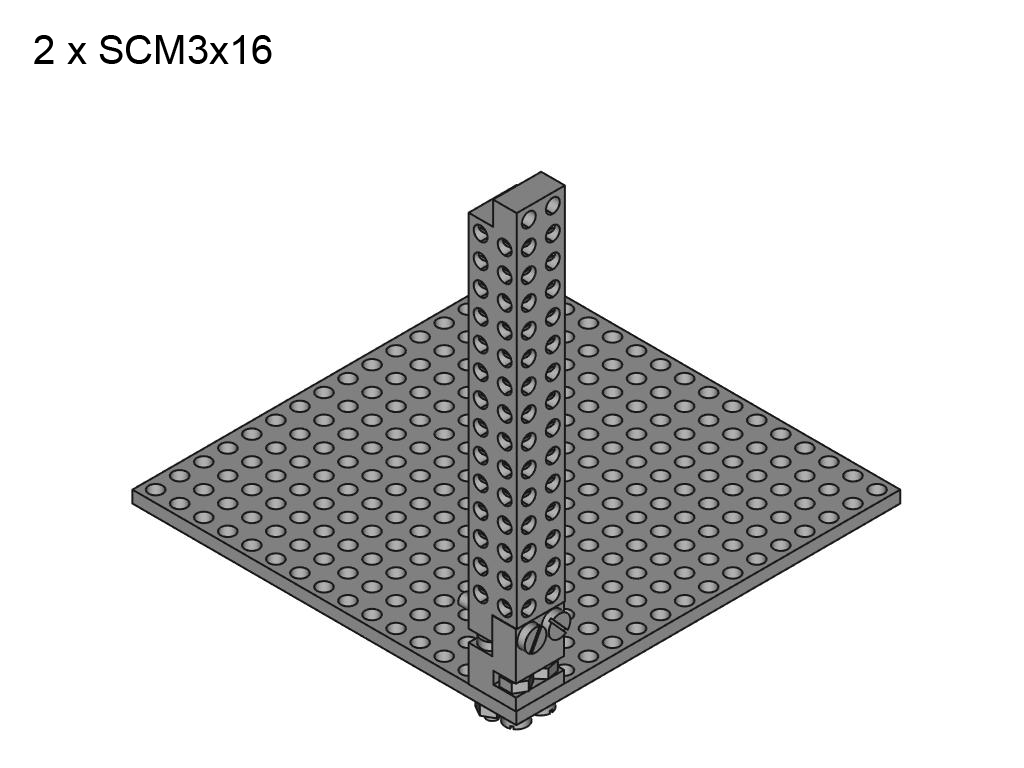

8: Unimos con dos tornillos de 16 mm

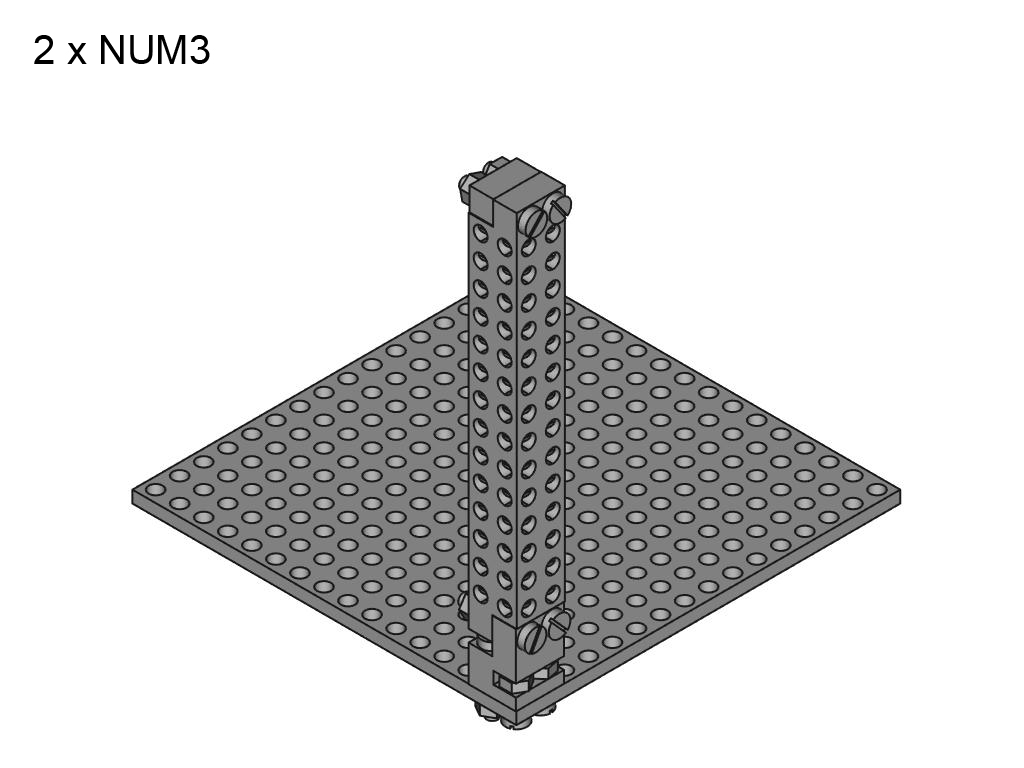

9: Fijamos con dos tuercas



10: Para rematar el pilar usamos una barra BA1(02) de tipo 1



11: Unimos con dos tornillos de 16 mm



12: Fijamos con dos tuercas

Mecavolt: Máquina de infusiones (versión 2)

Unicornio





Listado de materiales:

UNICORNIO
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	14
SCM3x10	ACERO	4
SCM3x12	ACERO	3
SCM3x16	ACERO	1
SCM3x20	ACERO	4
SCM3x30	ACERO	2
PL(07x03)	PLA BLANCO	1
FO(6)	PLA GRIS	4
WA(1,5)	PLA GRIS	2
WA(6)	PLA GRIS	2
AN2(090G)	PLA ROJO	1
AN2(120G)	PLA ROJO	1
AN3(090G)	PLA ROJO	1
BA1(2)	PLA ROJO	4



Construcción paso a paso del unicornio de Mecavolt:

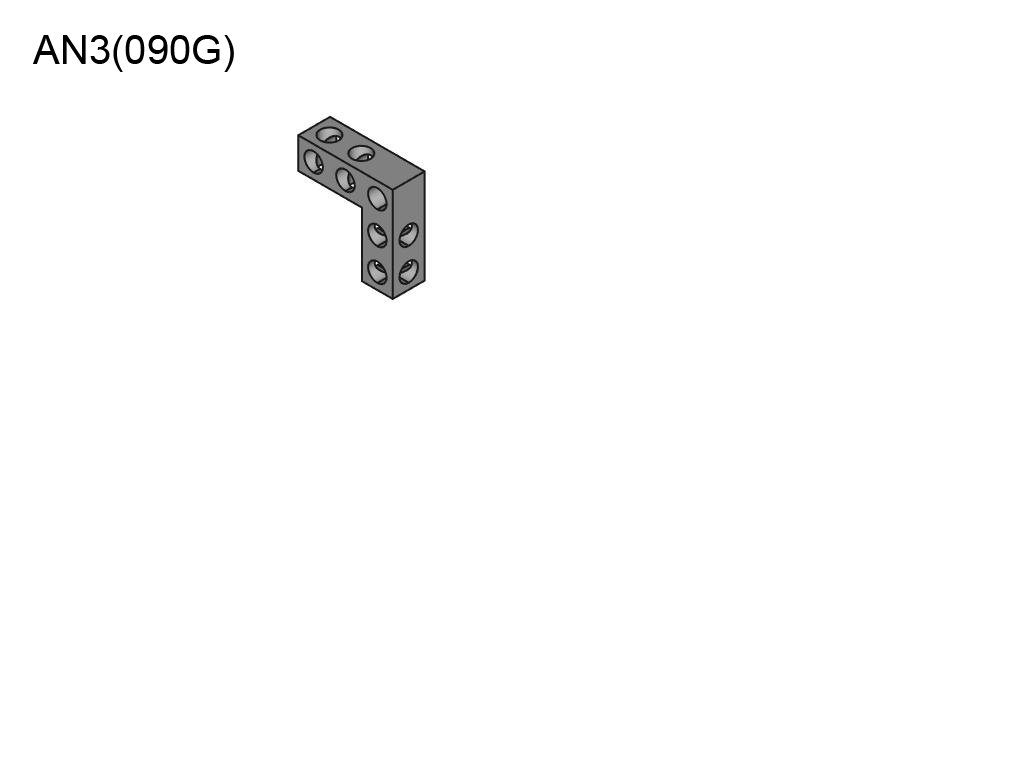

1: Cabeza con ángulo tipo 3 de 90º



2: Cuerno con tornillo de 16 mm



3: Tuerca



4: Cuello con ángulo tipo 2 de 90º



5: Tornillo de 12 mm



6: Tuerca



7: Cuerpo del unicornio con una placa de 7x3



8: Tornillo de 10 mm



9: Tuerca



10: Tornillo de 10 mm



11: Tuerca



12: Cola del unicornio con ángulo tipo 2 de 120º



13: Tornillo de 10 mm



14: Tuerca



15: Tornillo de 10 mm



16: Tuerca



17: Iniciamos la pata delantera izquierda con una barra tipo 1 de tamaño 2



18: Tornillo de 12 mm



19: Tuerca



20: Tornillo de 30 mm



21: Tuerca



22: Pezuña con bloque pie



23: Pata delantera derecha igual que la izquierda



24: Iniciamos la pata trasera izquierda con un tornillo de 20 mm



25: Arandela de 6 mm

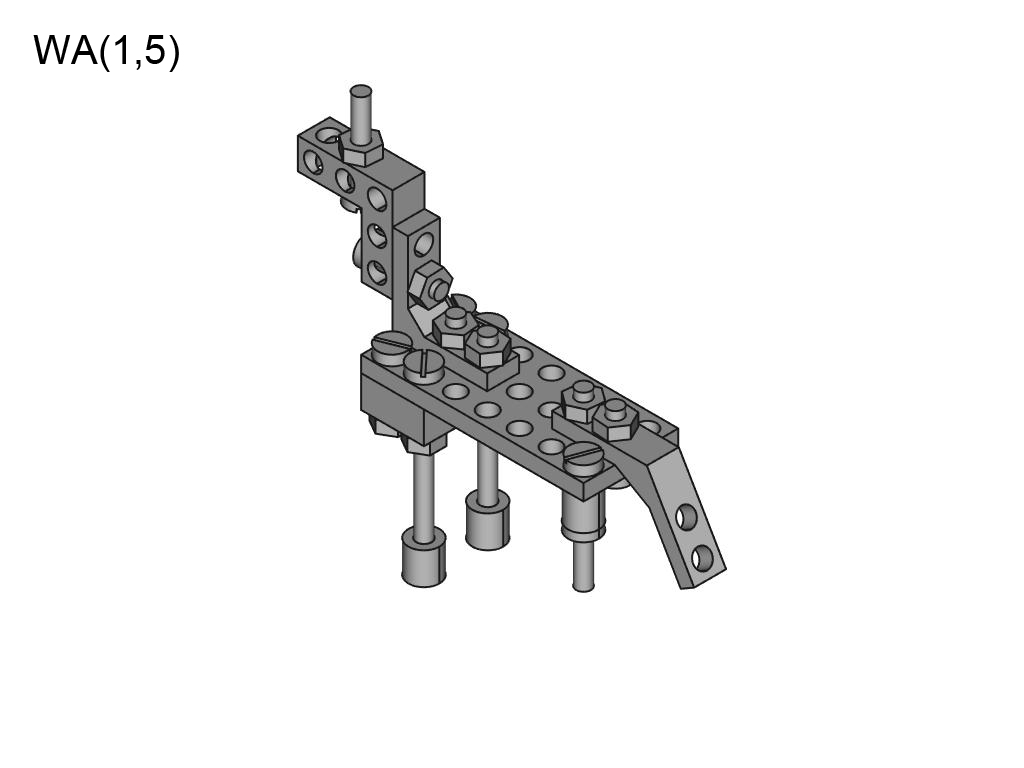

26: Arandela de 1,5 mm



27: Barra tipo 1 de tamaño 2

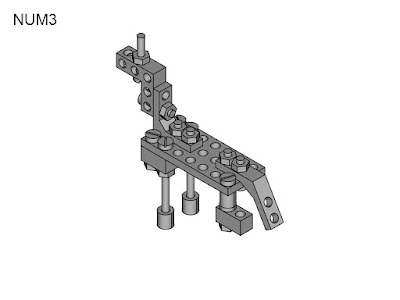

28: Tuerca



29: Tornillo de 20 mm



30: Tuerca



31: Pezuña con bloque pie

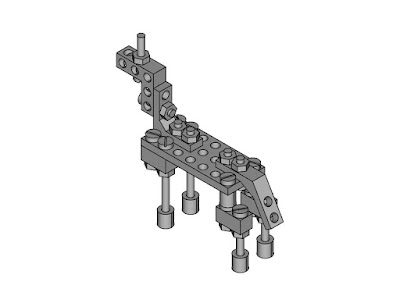

32: Ternimamos el unicornio con la pata trasera derecha igual que la izquierda
