Mecavolt. Montaje de todas las partes

Lista de materiales:

TOTAL
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	124
SCM3x10	ACERO	4
SCM3x12	ACERO	80
SCM3x16	ACERO	8
SCM3x20	ACERO	8
SCM3x30	ACERO	8
CMG01	COMPONENTE	4
CPB(18650)	COMPONENTE	2
PL(04x04)	PLA BLANCO	4
PL(06x04)	PLA BLANCO	4
PL(12x09)	PLA BLANCO	4
PL(21x07)	PLA BLANCO	1
PL(23x09)	PLA BLANCO	2
PL(23x16)	PLA BLANCO	2
CBA(18650)-XPL(15x09)	PLA GRIS	2
CNN(04x01x06mm) DOWN	PLA GRIS	4
CNN(04x01x06mm) UP	PLA GRIS	4
CNN(07x01x06mm) UP	PLA GRIS	2
BA1(08)	PLA ROJO	8
BA2(05)	PLA ROJO	4
BA2(07)	PLA ROJO	4
BA2(16)	PLA ROJO	8

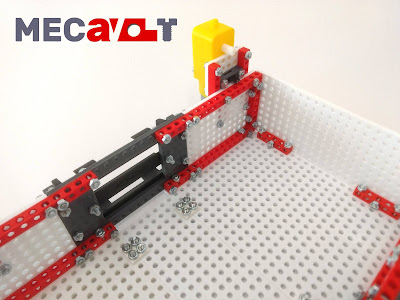

Fotografías:

Mecavolt. Construcción de la plataforma

Lista de materiales:

PLATAFORMA
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	32
SCM3x12	ACERO	16
PL(04x04)	PLA BLANCO	4
PL(21x07)	PLA BLANCO	1
PL(23x16)	PLA BLANCO	2

Fotografías:

Mecavolt. Construcción del frontal

Lista de materiales:

FRONTAL
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	6
SCM3x12	ACERO	6
PL(23x09)	PLA BLANCO	1
BA2(05)	PLA ROJO	2

Fotografías:

Mecavolt. Construcción del lateral

Lista de componentes:

LATERAL
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	18
SCM3x12	ACERO	18
PL(12x09)	PLA BLANCO	2
BA2(07)	PLA ROJO	2
BA2(16)	PLA ROJO	4

Fotografías:

Mecavolt. Construcción del motor

 Lista de componentes:

MOTOR
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	8
SCM3x12	ACERO	4
SCM3x20	ACERO	2
SCM3x30	ACERO	2
CMG01	COMPONENTE	1
PL(06x04)	PLA BLANCO	1
CNN(04x01x06mm) DOWN	PLA GRIS	1
CNN(04x01x06mm) UP	PLA GRIS	1
BA1(08)	PLA ROJO	2

Fotografías:

Mecavolt. Construcción del portabaterías 18650

Lista de componentes:

PORTABATERÍAS
BLOQUE	MATERIAL	NÚMERO
NUM3	ACERO	6
SCM3x10	ACERO	2
SCM3x16	ACERO	4
CPB(18650)	COMPONENTE	1
CBA(18650)-XPL(15x09)	PLA GRIS	1
CNN(07x01x06mm) UP	PLA GRIS	1

Fotografías:
